工业布局沙盘制作案例

项目背景

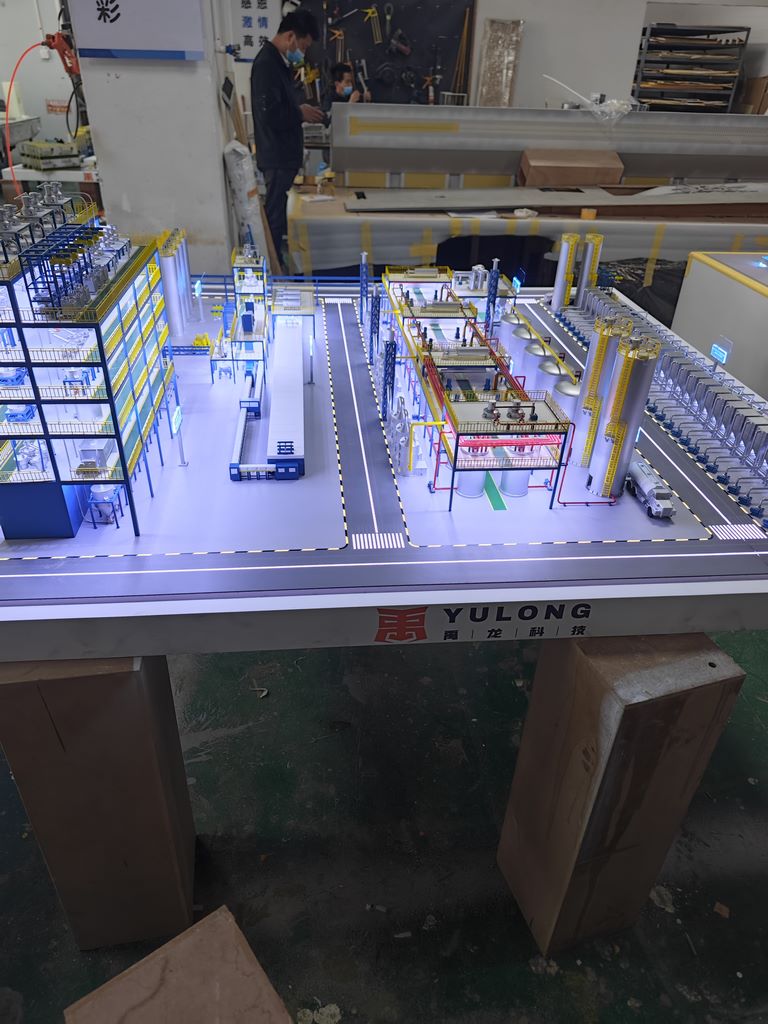

本项目为某大型石化园区1:100比例展示沙盘，涵盖厂区建筑群、管廊系统、储罐区及配套道路网络，要求完整呈现生产流程动线与安全防护设施。

核心制作工艺

1. 厂区基础构建

• 地形采用多层复合工艺：底层为铝合金框架抗震层，中层使用高密度发泡PVC数控雕刻地形起伏，表层覆盖矿物砂岩混合物塑造地质肌理

• 道路系统通过环氧树脂浇筑成型，预埋微型光纤模拟地下管网，转弯处采用热弯工艺避免接缝

2. 工业设施制作

• 反应塔群：3D打印透明树脂壳体，内部蚀刻仿金属纹路，外壁喷涂耐高温哑光漆

• 管廊系统：黄铜管化学做旧后组装，焊疤效果使用特种胶点塑成型，支架采用蚀刻片拼装

• 储罐区：不锈钢薄板滚压成型，焊缝处手工添加氧化铁粉锈蚀效果，顶部安全阀为精密铸造件

3. 建筑群还原

• 控制中心：亚克力激光切割幕墙结构，内衬渐变贴膜模拟玻璃反光，窗框用蚀刻铜片强化细节

• 消防泵房：砖纹效果通过硅胶模具翻制，表面喷砂处理后进行粉尘堆积旧化

4. 表面处理工艺

• 金属部件：先喷涂底漆，再用珐琅漆渍洗突出结构，最后干扫银粉提升磨损感

• 防腐涂层：使用透明UV胶混合色膏分层涂抹，模拟不同使用年限的涂层剥落效果

• 地面积污：油画颜料稀释后沿设备边缘晕染，配合静电植绒表现油污吸附

5. 动态效果集成

• 蒸汽管道：隐藏超声波雾化器，通过程序控制模拟不同压力等级的排气节奏

• 车辆系统：磁导航AGV小车沿预设路线移动，转向时伴有液压声效

• 警示灯光：SMD灯珠嵌入设备关键节点，响应模拟传感器信号
